| Fréquences amplifiées | 700 MHz - Amplification 4G/5G, 800 MHz - Amplification 4G, 900 MHz - Amplification 2G/3G/appels voix, 1800 MHz - Amplification 4G, 2100 MHz - Amplification 4G/5G |
|---|---|
| Nombre de bande | 5 |
| Paramétrable à distance | Non |
| Couverture | Jusqu'à 2400 m² |
| Antenne extérieur | Classique 4 à 7 dBi |
| Système évolutif | Oui |
| Opérateur compatible | Orange, Bouygues, SFR, Free, Movistar, Vodafone, MásMóvil, Proximus, Yoigo, VOO , Scarlet , Telenet , Base, Mobile Vikings, KPN, T-Mobile |
| Compatible tous opérateurs mobiles | Oui |
| Ce qui est amplifié | DATA 3G, DATA 4G (sous réserve de couverture), DATA 5G (sous réserve de couverture) |
| Gamme fabricant | Stella Office |

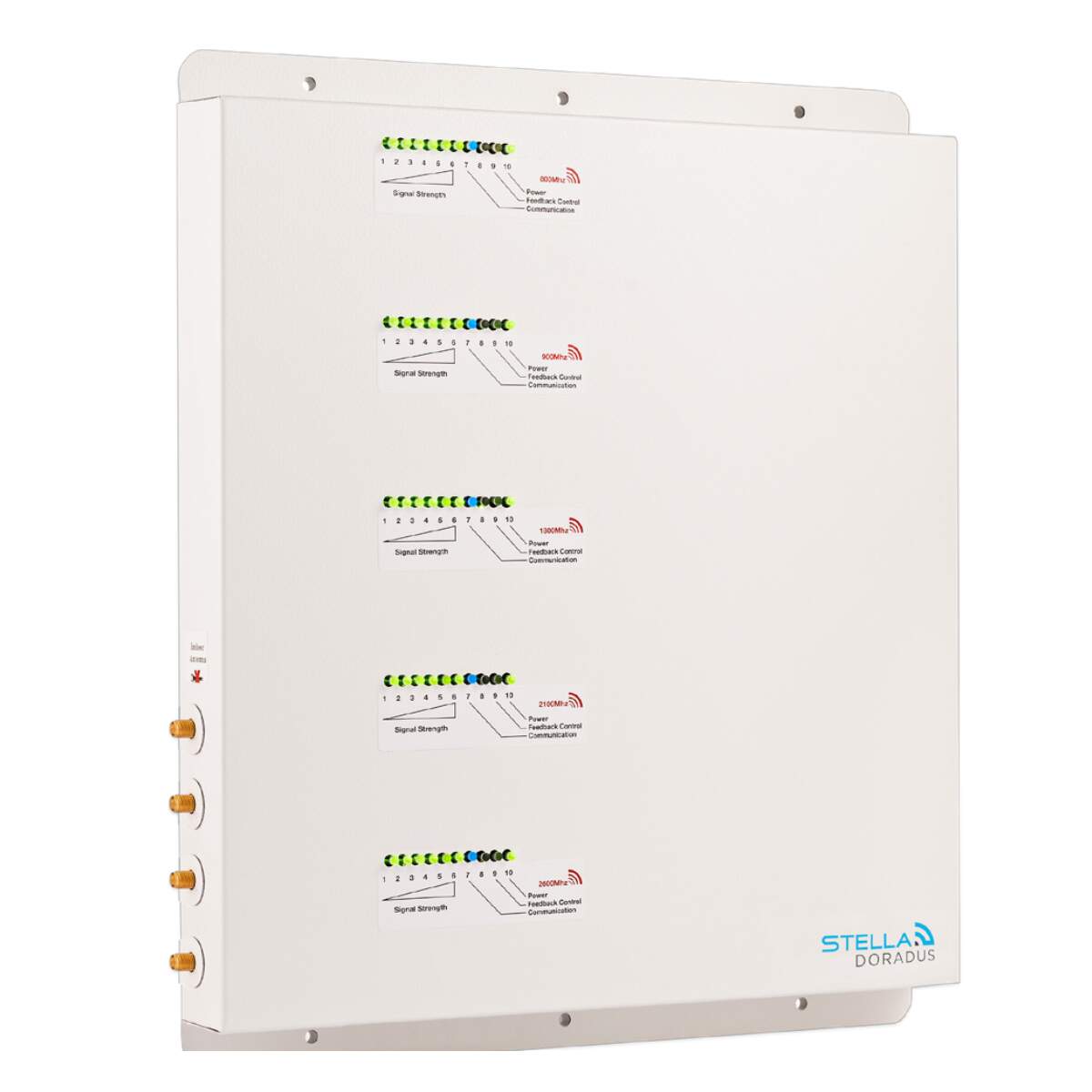

Le Stella Doradus LineAmp L5-O est un amplificateur de ligne cellulaire conçu pour étendre les systèmes de répéteurs dans les grands bâtiments multi-étages. Installé en aval du répéteur StellaOffice R5, il apporte un gain supplémentaire de 20 dB permettant de propager le signal mobile sur 100 mètres supplémentaires en profondeur dans le bâtiment. Pensé pour les responsables IT et facility managers confrontés aux zones mal couvertes à l'intérieur des bâtiments, le L5-O couvre les cinq bandes LTE européennes majeures (B28, B20, B8, B3, B1) et amplifie indifféremment les réseaux 5G, 4G, 3G et 2G de tous les opérateurs. Son architecture modulaire Plug and Play en fait l'équipement adapté aux projets de couverture cellulaire indoor à grande échelle.
Le L5-O prend en charge nativement les cinq bandes UE (B28/B20/B8/B3/B1), ce qui en fait le modèle le plus complet de la série LineAmp Office. Son système modulaire permet de connecter jusqu'à 16 unités sur un seul répéteur via des répartiteurs 4 voies, offrant jusqu'à 64 antennes internes dans un même bâtiment. La technologie propriétaire PortSense (brevet en instance) intègre des LED de diagnostic sur chaque antenne pour confirmer visuellement la bonne connexion câble sans équipement de mesure supplémentaire. Le contrôle AGC automatique (plage 30 dB) et le contrôle d'oscillation automatique garantissent une stabilité du signal sans intervention manuelle. L'outil StellaPlanner facilite le dimensionnement RF avant déploiement.
| Caracteristique | Valeur |
|---|---|
| Bandes supportées | B28 / B20 / B8 / B3 / B1 |
| Gain (Uplink & Downlink) | 20 dB |
| Plage AGC | 30 dB |
| Puissance max. signal | 0 dBm Uplink / 10 dBm Downlink |
| Impédance I/O | 50 Ω — connecteur femelle SMA |
| Ondulation de bande passante | < 4 dB |
| Alimentation | 110 – 240 V AC |
| Température de fonctionnement | -30°C à +70°C |
| Dimensions | 35 x 30 x 4,3 cm |
| Poids | 4 kg |
| Nombre de ports | 4 |
| Antennes incluses | 4 |
Déploiement de plusieurs L5-O après le répéteur StellaOffice R5 pour couvrir chaque étage avec 4 antennes internes, éliminant les zones mal couvertes dans les open spaces et salles de réunion.
Extension du signal cellulaire sur de grandes surfaces horizontales (entrepôts, ateliers) grâce à la connexion en cascade de répartiteurs 4 voies et de LineAmps, sans refaire le câblage existant.
Couverture uniforme tous opérateurs dans les couloirs et chambres via un réseau d'antennes piloté par le L5-O, avec diagnostic PortSense facilitant la maintenance par les équipes techniques.
Le L5-O est le choix logique dès que le bâtiment dépasse trois étages ou que la surface à couvrir excède ce que peut adresser un répéteur seul.
Veillez à respecter la règle fondamentale de câblage : chaque LineAmp doit être raccordé directement au répéteur, jamais en cascade sur un autre LineAmp, sous peine de saturation et d'oscillations. Exploitez StellaPlanner avant toute installation pour valider les longueurs de câble et éviter les mauvaises surprises sur chantier.
