L’installation d’un amplificateur 4G Stella Doradus est une solution efficace pour améliorer la couverture mobile dans les bâtiments.
Que ce soit pour une entreprise ou une habitation, un répéteur correctement installé garantit un signal stable et performant.
Cet article vous guide pas à pas pour une installation optimale.

contexte
Améliorer la réception mobile : installer soi-même un amplificateur 4G / 5G
En raison de la conception et de l’emplacement des bâtiments, il peut être difficile de capter correctement le signal réseau. On entend souvent dire que la 5G offre une meilleure pénétration, mais en réalité, la structure et la densité des bâtiments créent des interférences, limitant la réception du signal.
Pour pallier ce problème, les répéteurs 4G et 5G sont une solution efficace pour assurer une bonne couverture réseau à chaque étage. Cependant, tous ne se valent pas. C’est pourquoi, chez OfficeEasy, nous avons choisi Stella Doradus pour sa qualité, sa fiabilité et son respect des normes européennes (en savoir plus).
Mais l’installation d’un amplificateur GSM est-elle complexe ? La réponse est non. Ce guide vous détaille les étapes pour l’installer facilement par vous-même.
PRéparation
Bien préparer son installation, c'est s'assurer d'obtenir les meilleurs débits
Pour réaliser une bonne installation, il est important de prendre le temps d'effectuer quelques tests. En idendifiant les caractéristiques nécéssaires à votre installation, vous serez certain des éléments qui permettront de déterminer précisement le type d'amplificateur dont vous avez besoin.

Etape 1
Vérifiez le signal extérieur
Si vous avez déjà procédé aux tests et que vous disposez déjà du matériel, vous pouvez directement passer à l'étape 2
Avant d’installer un amplificateur, il est essentiel de mesurer la puissance du signal mobile disponible à l’extérieur. Si un installateur utilisera un analyseur de spectre comme le TestTool de Stella Doradus pour des données très précises, il est également possible de réaliser cette étape de façon plus pratique, à l'aide de son smartphone.
1. Cibler une antenne relais à proximité
Avant tout opération en extérieur, commencez par identifier depuis le site cartoradio.fr l'antenne relais la plus proche du bâtiment à équiper. Entrez l'adresse et sélectionnez l'antenne la plus proche. Vous pourrez alors découvrir les opérateurs et fréquences exploitées
2. Vérifier le signal et l'orientation futur de l'antenne extérieure
Placez-vous sur le toit ou un point élevé à proximité du bâtiment avec votre smartphone. Vous allez maintenant pouvoir identifier la meilleure direction où capter le signal mobile le plus fort en repérant les antennes à proximité.
-
Depuis un smartphone Android :
Installez une application comme "Network Cell Info Lite" ou "NetMonster".
Elle vous renseignera sur la fréquence utilisée (Bande LTE ou UMTS), l’opérateur et la puissance du signal (RSSI en 2G/3G, RSRP en 4G)
-
Depuis un iPhone :
• Tapez *3001#12345#* et confirmez en appuyant sur le bouton d'appel pour ouvrir le menu.
• Rendez-vous dans "Serving Cell Info" pour voir la bande LTE (ex : Band 3 = 1800 MHz, Band 20 = 800 MHz).
Par défaut, votre smartphone recherche continuellement la meilleure antenne réseau, vous pouvez-donc vous fier à l'antenne rélais qui sera préalablement sélectionné par votre smartphone. Notez les fréquences disponibles (700 MHz, 800 MHz, 900 MHz, 1800 MHz, 2100 MHz, 2600 MHz).
3. Définissez l'emplacement future du répéteur
En effet, cette étape est importante à prévoir puisque le répéteur doit être placé dans un endroit central du bâtiment, à proximité d’une source d’alimentation et à l’abri des interférences électriques. L’objectif est de couvrir un maximum de pièces tout en minimisant la longueur des câbles.
4. Complétez vos achats
Fixations : Les fixations dépendent du type de mur sur lequel vous prévoyez de fixer les antennes. C'est la raison pour laquelle nous ne fournissons pas la visserie.
Support antenne extérieure : en fonction de votre installation, il sera peut-être nécessaire de prévoir un support type mat pour fixer l'antenne extérieure (pour la réception du signal).
Longueur des câbles : Pensez également à estimer la longueur des câbles nécessaires.

Vous pouvez maintenant visiter notre catalogue d'amplificateurs et contacter nos experts. Nous nous chargeons de vérifier avec vous la faisabilité et vous assistons sur le nombre d'antennes intérieures à prévoir en fonction de la couverture souhaitée.
ETAPE 2
Installation de l'antenne extérieure
Les répéteurs Stella Doradus utilisent généralement une antenne Yagi directionnelle ou PANTRI-NF pour capter le signal extérieur.
Montage de l’antenne

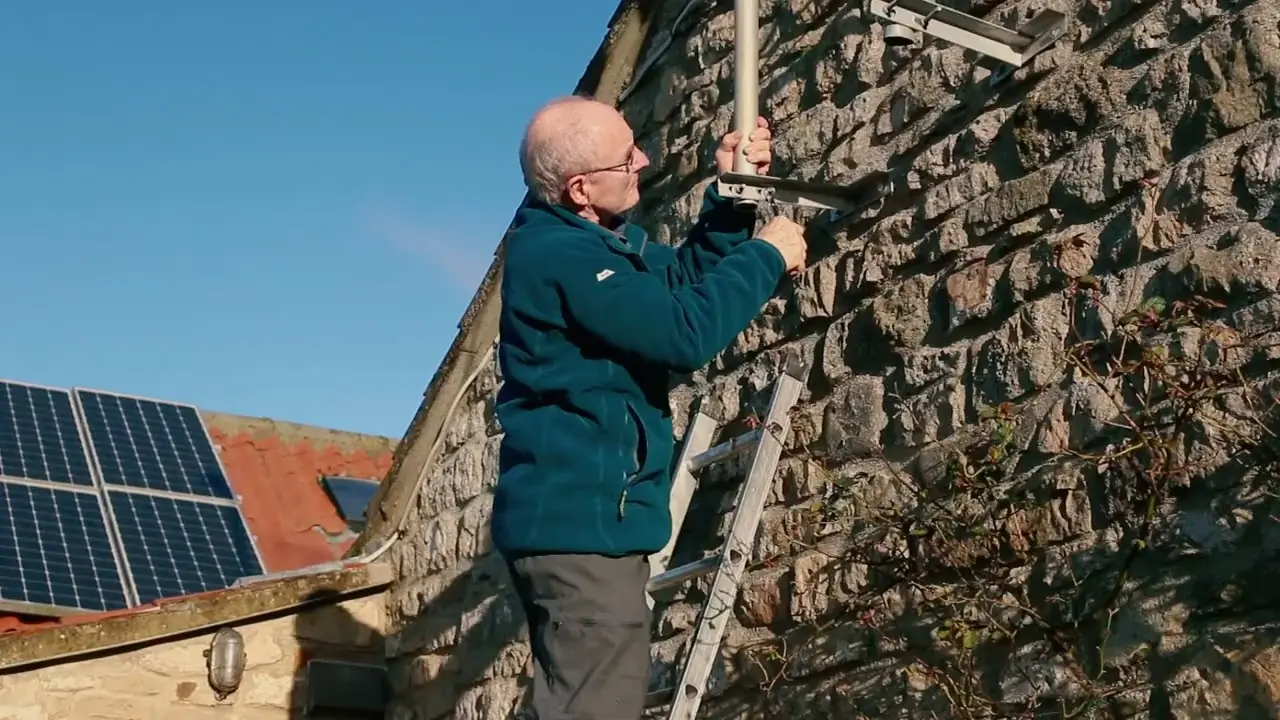

1. Fixez l’antenne extérieure sur un mât ou un support rigide sur le toit. Attention, le support n'est pas fourni.
2. Orientez-la vers la station de base la plus proche (déterminée lors de l’analyse du signal). Assurez-vous que l’antenne est bien dégagée (sans obstruction comme des arbres ou des bâtiments).
3. Serrez les fixations et protégez les connexions contre les intempéries avec du ruban isolant ou une gaine thermo-rétractable.
4. Raccordez le câble coaxial de l'antenne à l'amplificateur et faîtes passer le câble à l'intérieur du bâtiment par une gaine dédié.
A noter : Plus le câble est long, plus il y aura de perte de signal. Un câble de 15 mètres est généralement recommandé (fourni dans nos kit)

Etape 3
Installation d'un amplificateur Stella Doradus 4G ou 5G

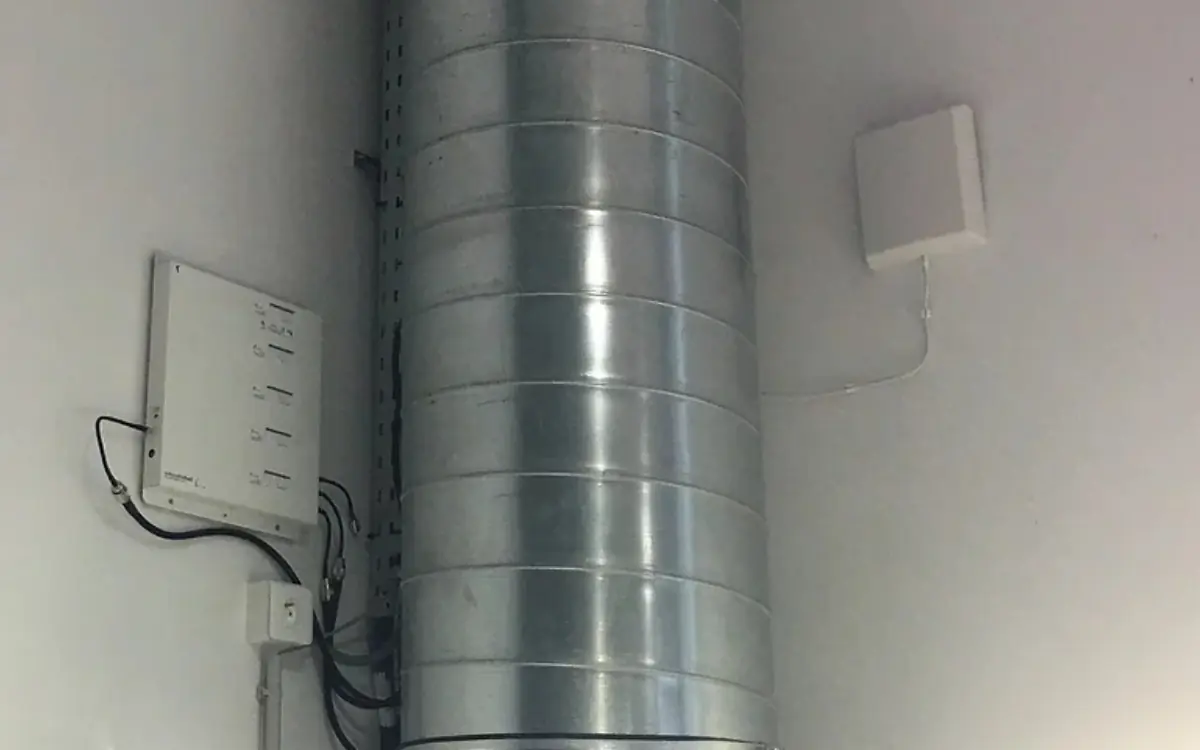

Fixation du répéteur
Montez le répéteur sur un mur ou une étagère dans un local technique ou un bureau. Assurez-vous que la pièce soit ventilé à minima pour éviter la surchauffe.
Connexion de l’antenne extérieure
Connectez le câble coaxial venant de l’antenne extérieure au port "Outdoor" du répéteur.
Vérifiez que le connecteur SMA est bien vissé pour éviter toute perte de signal.
Installation des antennes intérieures

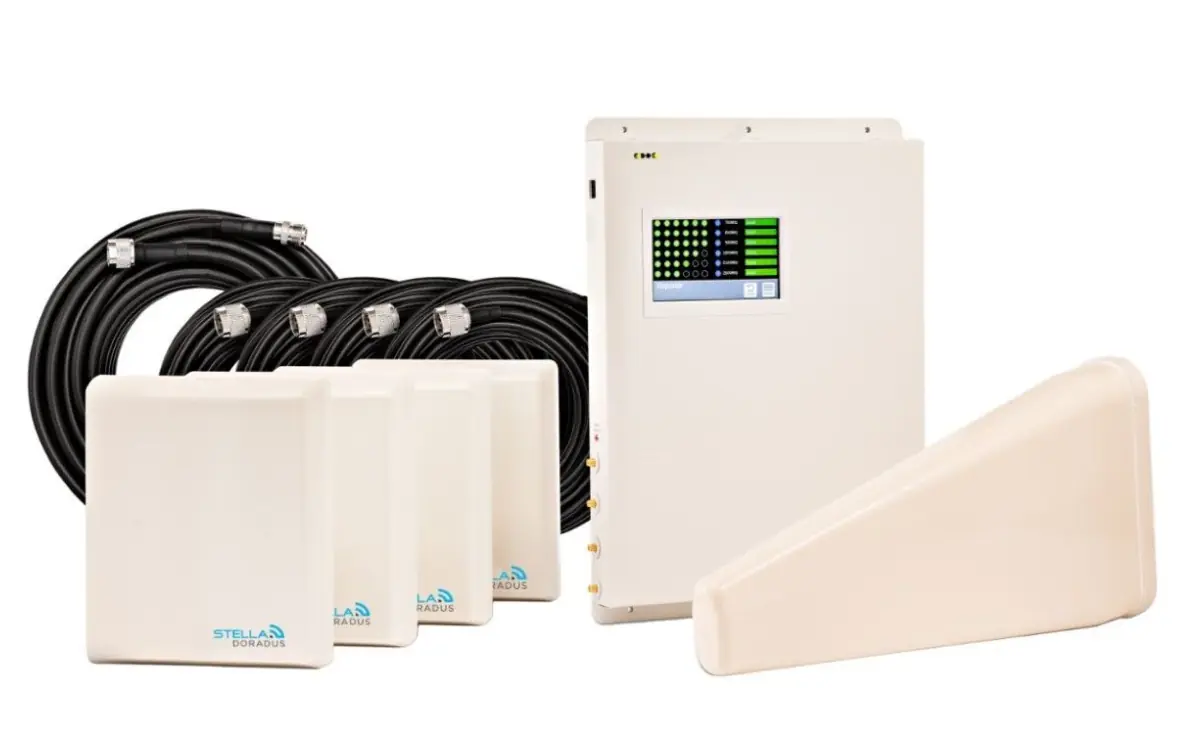

Les répéteurs Stella Doradus permettent de connecter plusieurs antennes intérieures (panneau ou dôme).
• Placez les antennes à des endroits stratégiques pour couvrir un maximum de surface.
• Reliez chaque antenne au port correspondant sur le répéteur à l’aide des câbles fournis.
Alimentation du système
Pour terminer, vous pouvez mettre en service le répéteur. Branchez l'alimentation secteur du répéteur à une prise électrique et vérifiez que les voyants LED s’allument pour vous assurer du bon fonctionnement du kit.
SURTITRE
Vérifications de l'installation et correctifs de votre amplificateur Stella
Pour terminer totalement votre installation, réalisez un contrôle du signal dans chaque pièce avec votre téléphone et ajustez les antennes si nécessaire.
Si certaines zones ne sont pas bien couvertes, essayez de repositionner les antennes intérieures. Il sera également possible de modifier légèrement l’orientation de l’antenne extérieure pour améliorer
